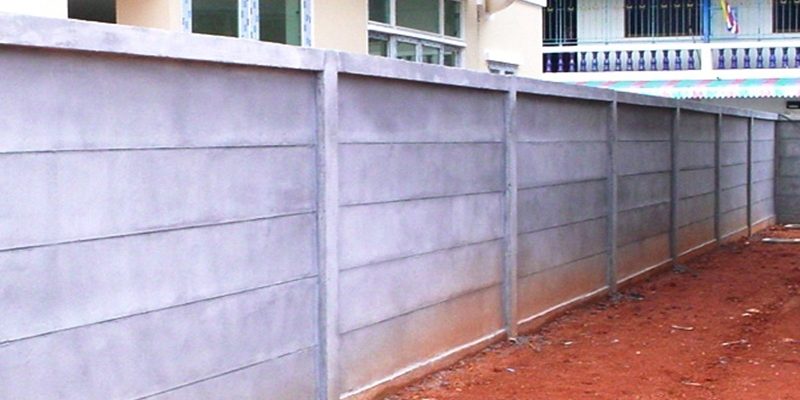

รั้วสำเร็จรูปแบบทึบ
รั้วสำเร็จรูปแบบไม่มีผนังกันดิน รั่วสำเร็จรูปเป็นนวัตกรรมใหม่ที่มีความแข็งแรงทนทาน สวยงาม ประกอบด้วยเสารั่วสำเร็จรูปที่มีลวดลายที่มีเอกลักษณ์ สวยงาม คานรั้วผิวเรียบ และบัวครอบหัวเสาที่สวยงามอย่างมีสไตล์ มีอิสระในการประกอบติดตั้งหรือรื้อถอนหรือขยายแนวรั้ว รวมถึงการลดการล้มเอียงของรั้ว ลดการใช้ไม้แบบและวัสดุความยุ่งยากในการทำงาน เนื่องจากงานทุกชิ้นงานผลิตจากโรงงานทั้งหมด ทำให้ทุกชิ้นงานได้มาตรฐานและก่อสร้างได้อย่างรวดเร็วอีกทั้งเมื่อทำการติดตั้งเรียบร้อยแล้ว สามารถทำการทาสีตามต้องการได้โดยไม่ต้องแต่งผิว
จำนวนชิ้นงานรั้วสำเร็จที่ใช้ใน 1 ช่วง (ระยะ 2.50 ม.) , รั้วสำเร็จรูป
แบบไม่มีผนังกันดิน (ความสูงของรั้ว 1.80 – 3.00 ม.) ประกอบด้วย
| ลำดับ | รายการ | จำนวนที่ใช้/ช่วง |
| 1
2 3 4 5 6 7 |
เสาเข็ม คอร.ขนาด 0.15*0.15 ม.
ซองฐานราก คสล.สำเร็จรูป เสารั้ว คสล.สำเร็จรูป แผ่นกันดิน คสล.สำเร็จรูป แผ่นผนังรั้ว คสล.สำเร็จรูป แผ่นทับหลัง คสล.สำเร็จรูป หัวครอบเสารั้ว คสล.สำเร็จรูป |
1 ต้น
1 ซอง 1 ต้น 1 ชั้น 5 ชั้น 1 ชั้น 1 ชั้น |
รายการคำนวณการรับน้ำหนักรั้วคอนกรีตสำเร็จรูป
สำหรับดินปานกลางหรือดินร่วน
ลักษณะรั้ว : ระยะห่างระหว่างเสารั้ว 2.5 เมตร/รั้วทึบสูงไม่เกิน 3.00 เมตร : Load ลงฐานแรก 1 ช่วง
| ลำดับ | รายการ | จำนวน | น้ำหนัก (Kg) |
| 1
2 3 4 5 6 |
แผ่นผนังรั้ว คสล.สำเร็จรูป
แผ่นทับหลัง คสล.สำเร็จรูป เสารั้ว คสล.สำเร็จรูป ซองฐานราก คสล.สำเร็จรูป แผ่นกันดิน คสล.สำเร็จรูป รวมน้ำหนักฐานราก |
5
1 1 1 1
|
435.00
87.00 129.00 132.00 115.00 898.00 |
Check การรับน้ำหนักลงฐานราก
| Soil Bearing capacity
Soil friction ฐานรากรับได้ เสาเข็ม 0.15*0.15*2.00 ม. เสาเข็มรับได้ ความสามารถในการรับน้ำนหักของฐานราก 1 ฐาน |
5,000.00 Kg/m
600.00 Kg/m 1,250.00 Kg 576.00 Kg 1,826.00 Kg > 898 Kg |
รายละเอียดชิ้นส่วนรั้วสำเร็จรูปมาตรฐาน พี เอส ซี
| ลำดับ | รายการ | ขนาดหน้าตัด | น้ำหนัก |
| 1 | เสารั้วสำเร็จรูป
เสียบแผ่น 1 ทาง เสียบแผ่น 2 ทางตรง เสียบแผ่น 2 ทางฉาก |
0.15*0.15*ยาว 2.40 ม. 0.15*0.15*ยาว 2.40 ม. |
50 กก./ม. 46 กก./ม. 46 กก./ม. |
| 2 | แผ่นรั้วผนังทึบ | 0.05*0.30 ยาว 2.40 ม. | 87 กก/ชิ้น |
| 3 | แผ่นกันดิน | 0.10*0.20*ยาว 2.40 ม. | 115 กก/ชิ้น |
| 4 | แผ่นทับหลัง | 0.15*0.10*ยาว 2.40 ม. | 87 กก/ชิ้น |
| 5 | ซองฐานราก | 0.50*0.50*0.50*หนา 0.05 ม. | 132 กก/ชิ้น |
| 6 | เสาเข็มรั้ว | 0.15*0.15*ยาว | 54 กก/ชิ้น |
| 7 | หัวครอบเสารั้ว | 0.25*0.25 ม. | 9.5 กก/ชิ้น |
ข้อกำหนดสำหรับวัสดุที่ใช้ในการผลิตรั้วสำเร็จรูป
1. ใช้ปูนซีเมนต์ปอร์ตแลนด์ PORT LAND CEMENT TYPE 1 (มอก. 15 เล่ม 1)
2. คอนกรีตที่ใช้ผลิต แผ่นรั้วสำเร็จรูป แผ่นกันดินสำเร็จรูป แผ่นทับหลังสำเร็จรูป เสารั้วสำเร็จรูป จะต้องมีกำลังอัดประลัยไม่ต่ำกว่า 350 กก./ซม. เมื่อทดสอบด้วยตัวอย่างรูปทรงกระบอก ขนาด 15*30 ซม. เมื่ออายุครบ 28 วัน
3. ใช้ลวด PC WIRE ประเภทลายแรง (STRESS-RELIVED) มีรอยย้ำ มีกำลังอัดประลัยไม่ต่ำกว่า 17,500 กก./ซม. และมีคุณสมบัติตามมาตรฐาน มอก. 95-2540
4. ใช้วัสดุมวลรวม หิน ทราย น้ำ น้ำยาผสมคอนกรีต ที่สะอาด คัดคุณภาพอย่างดีทำให้ค่ากำลังอัดของคอนกรีตสูงในช่วงเวลาที่กำหนด
