หวีคอนกรีตรองท่อคืออะไร และแต่ละขนาดเหมาะกับท่อประเภทใดบ้าง
ไขข้อข้องใจ หวีคอนกรีตรองท่อคืออะไร? หวีคอนกรีตรองท่อ HDPE หรือแคล้มล็อคท่อ HDPE ชื่อภาษาอังกฤษคือ HDPE Spacer Block, Concrete Spacer Block for HDPE หรือ Duct Bank Concrete Spacers หวีคอนกรีตรองท่อใช้สำหรับรองรับท่อต่างๆ ที่ถูกเดินในแนวบ่อคอนกรีตและล็อคให้ท่ออยู่กับที่ไม่ซ้อนทับกันกับท่ออื่นๆ ที่อยู่ในบ่อเดียวกัน ช่วยป้องกันความเสียหายที่จะเกิดกับท่อนั้นๆ ได้
โดยส่วนใหญ่หวีคอนกรีตรองท่อจะถูกนำมาใช้กับท่อระบบประปาสุขาภิบาล เช่น ท่อน้ำ ท่อน้ำดื่ม หรือท่อเคมี และสามารถใช้ได้กับงานระบบไฟฟ้า เช่น ท่อร้อยสายไฟฟ้า หรือท่อเคเบิลต่างๆ โดยมักใช้ในโรงงานอุตสาหกรรม
คุณสมบัติของหวีคอนกรีตรองท่อ HDPE

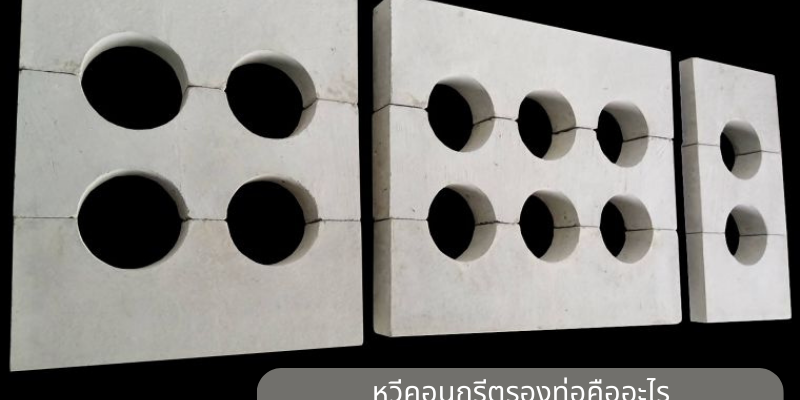

หวีรองท่อคอนกรีตมีลักษณะเป็นแผ่นคอนกรีตที่ถูกเจาะรูครึ่งวงกลมไว้ที่ขอบ เมื่อนำหวีรองท่อคอนกรีตสองแผ่นมาประกบกันจะมีรูวงกลมไว้สำหรับวางท่อพอดี โดยปกติท่อเหล่านี้จะถูกวางลงในรางคอนกรีตเป็นแนวยาว ในรางคอนกรีตนั้นจะมีท่อหลายท่อด้วยกัน ดังนั้นเพื่อไม่ให้ท่อเปล่านี้กดทับกันหรือพันกันยุ่งเหยิง จึงจำเป็นต้องมีหวีคอนกรีตรอง HDPE ใช้เพื่อรองรับท่อ HDPE เป็นช่วงๆ เพื่อช่วยรักษาระยะห่างระหว่างท่อให้มีความสม่ำเสมอกันและไม่กดทับกันในแนวตั้ง
วิธีการติดตั้งหวีคอนกรีตรองท่อ
- ขุดดินให้ได้ขนาดตามที่กำหนด โดยที่ความลึกต้องไม่น้อยกว่า 1.20 ม. จากระดับถนนถึงหลังท่อชั้นบนสุด และให้ความกว้างของแนวร่องห่างจากหวีคอนกรีตด้านละ 10 ซม.
- พื้นที่ท้องร่องต้องใส่ทรายอัดในแนวร่องหนา 15 ซม. ตลอดแนว
- จากนั้นให้วางหวีรองคอนกรีตลงไปในแนวร่อง แล้วจึงวางท่อ HDPE
- เสียบเหล็กยึดหวีคอนกรีต 15 มม. เพื่อล็อกหวีคอนกรีตไม่ให้เลื่อนออกจากกัน
- จะต้องวางหวีคอนกรีตทุกๆ ระยะ 2 ม. เป็นอย่างน้อย ส่วนบริเวณที่มีการต่อท่อต้องวางหวีคอนกรีตห่างกันอย่างน้อย 60 ซม.
- กลบด้วยทรายจากระยะก้นท่อถึงเหนือผิวท่อชั้นบนหนา 20 ซม.
*อ้างอิงจากคู่มือวางระบบเคเบิลใต้ดิน กองมาตราฐานระบบไฟฟ้าฝ่ายมาตราการความปลอดภัย*
หวีคอนกรีตรองท่อแต่ละขนาดใช้งานต่างกันอย่างไร
หวีคอนกรีตรองท่อมี 3 ขนาด แตกต่างกันที่จำนวนรูในแนวนอนสำหรับวางท่อดังนี้
- กว้าง 29.5 x สูง 20 x หนา 7.5 เซนติเมตร (1 รู)
- กว้าง 49.5 x สูง 20 x หนา 7.5 เซนติเมตร (2 รู)
- กว้าง 69.5 x สูง 20 x หนา 7.5 เซนติเมตร (3 รู)
หวีคอนกรีตรองท่อเหมาะกับท่อประเภทใดข
ขนาดของรูตรงกลางมี 2 ขนาดให้เลือกตามมาตรฐานของขนาดท่อ HDPE คือ
- HDPE size 2″ (63 มิลลิเมตร)
- HDPE size 5″ (140 มิลลิเมตร)
ท่อที่ใช้กันโดยทั่วไปคือท่อ HDPE ย่อมาจาก High Density Polyethylene ในบางครั้งเรียกว่าท่อ PE โดยท่อ HDPE จะมีลักษณะโค้งงอ สามารถดัดโค้งได้เพื่อให้เหมาะสมกับลักษณะของอาคารที่ติดตั้ง ท่อ HDPE ที่สีดำคาดฟ้าคือท่อสำหรับงานประปาสุขาภิบาล ส่วนท่อที่มีสีดำคาดแดงคือท่อสำหรับงานไฟฟ้า
Cr. https://www.wazzadu.com/article/4993
